جائزہ

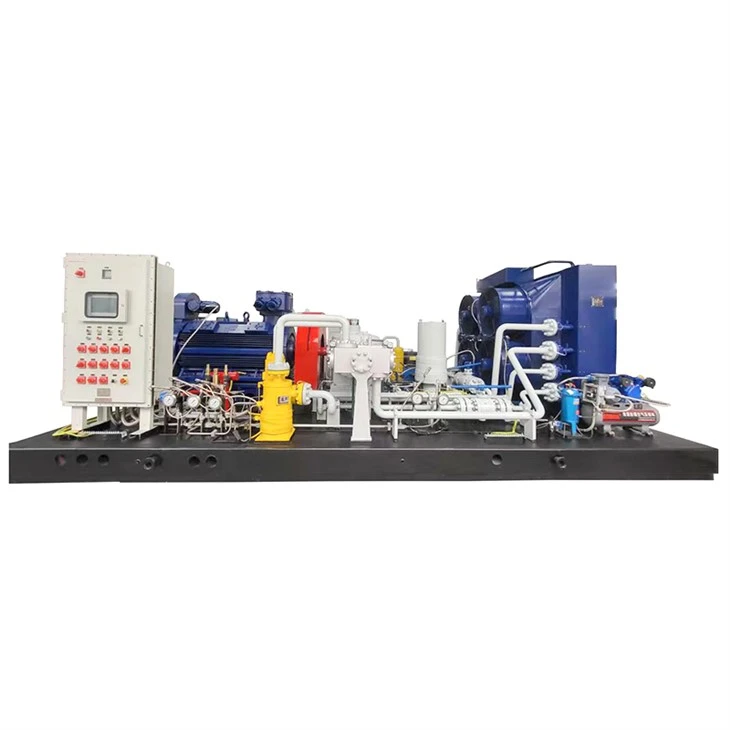

اعلی-کارکردگی Z-قسم کا CNG کمپریسر CNG ری فیولنگ اسٹیشنوں اور صنعتی گیس کی تقسیم کے نظاموں میں مسلسل-ڈیوٹی قدرتی گیس کے کمپریشن کے لیے بنایا گیا ہے۔
اس کی متوازن ساختی ترتیب مکینیکل عدم توازن کو کم کرتی ہے، جس سے لوڈ کی مکمل-مکمل صورتحال میں طویل مدتی آپریشنل استحکام کو یقینی بنایا جاتا ہے۔ یہ نظام اعلی توانائی کی کارکردگی، غیر سمجھوتہ کرنے والی فیلڈ سیفٹی، اور اعلی-ڈیمانڈ ایپلی کیشنز میں قابل قیاس دیکھ بھال کے چکر فراہم کرنے کے لیے بنایا گیا ہے۔
عام ایپلی کیشنز: ماں-بیٹی CNG ایندھن بھرنے کے اسٹیشن، لمبی-دوری کی پائپ لائن گیس لفٹنگ، اور صنعتی ہائیڈروجن/قدرتی گیس ملاوٹ کے نظام۔
پیرامیٹر ڈیٹا
Z-ٹائپ ریسیپروکیٹنگ کمپریسر
|
پیرامیٹر |
Z قسم 1.0 |
Z قسم 2.0 |
Z قسم 3.0 |
Z قسم 4.0 |
Z قسم 5.0 |
|
کنفیگریشن |
سماکشی، سکڈ-ماؤنٹڈ انٹیگریٹڈ ڈیزائن |
سماکشی، سکڈ-ماؤنٹڈ انٹیگریٹڈ ڈیزائن |
سماکشی، سکڈ-ماؤنٹڈ انٹیگریٹڈ ڈیزائن |
سماکشی، سکڈ-ماؤنٹڈ انٹیگریٹڈ ڈیزائن |
سماکشی، سکڈ-ماؤنٹڈ انٹیگریٹڈ ڈیزائن |
|
درمیانہ |
کھٹی گیس |
تیل- سے وابستہ گیس |
قدرتی گیس |
قدرتی گیس |
قدرتی گیس |
|
کولنگ |
ہوا کو ٹھنڈا کرنا- |
ہوا کو ٹھنڈا کرنا- |
ہوا کو ٹھنڈا کرنا- |
ہوا کو ٹھنڈا کرنا- |
ہوا کو ٹھنڈا کرنا- |
|
سلنڈر کی چکنا کرنے کا طریقہ |
تیل |
تیل |
تیل |
تیل |
تیل |
|
پھینکنا |
1 |
2 |
2 |
3 |
3 |
|
کمپریشن کا مرحلہ |
1 / 2 |
2 |
2 |
2 |
2 |
|
خارج ہونے کی صلاحیت (m³/منٹ) |
1.4-5.7 |
11.2-14.7 |
10.9-17.5 |
28 |
34 – 35 |
|
سکشن پریشر بار (G) |
0.3-13 |
0.5-1.6 |
8-13 |
2 |
2.0 / 2.3 |
|
ڈسچارج پریشر بار (G) |
20-45 |
21 |
20-45 |
20.5 |
27 – 29 |
|
پسٹن اسٹروک (ملی میٹر) |
280 |
280 |
280 |
280 |
280 |
|
کرینک شافٹ سپیڈ (RPM) |
360,250 (سب سے کم) |
360 |
400 |
400 |
400 |
|
شافٹ پاور (کلو واٹ) |
85 kW (115 HP) |
170 kW (230 HP) |
245 کلو واٹ |
416 کلو واٹ |
596 kW (800 HP) |
|
پسٹن فورس (kN) |
100 |
100 |
120 |
150 |
150 |
|
طول و عرض (L × W × H) (ملی میٹر) |
6760*1920*1780 |
6300*2500*2540 |
6700*3350*2540 |
6700*4400*2540 |
10550*4500*3900 |
|
کمپریسر وزن (کلوگرام) |
10000 |
17000 |
15000 |
30000 |
46000 |
|
کمپریسر پیکیج وزن (کلوگرام) |
14000 |
20000 |
22600 |
45000 |
50000 |
Z-ٹائپ ریسیپروکیٹنگ کمپریسر
پیکیجنگ سے پہلے ہمارے فیکٹری ٹیسٹ بے پر ہر یونٹ کو 4-گھنٹے مسلسل مکینیکل رن اور پریشر ہولڈ ٹیسٹ سے گزرنا پڑتا ہے۔ تصدیق شدہ ٹیسٹ لاگز شپنگ دستاویزات کے ساتھ فراہم کیے جاتے ہیں۔
کلیدی تکنیکی فوائد
سڈول Z-قسم کا توازن آپس میں جڑنے والی قوتوں کو کم کرتا ہے، مکینیکل وائبریشن کو کم کرتا ہے اور بیرنگ اور سیل کی آپریشنل عمر کو بڑھانے میں مدد کرتا ہے۔
ملٹی-اسٹیج انٹرکولنگ انٹر-اسٹیج گیس کے درجہ حرارت کو بہتر بناتی ہے، سہولت کے طویل مدتی آپریشنل اخراجات کو کم کرنے میں مدد کے لیے مخصوص بجلی کی کھپت کو کم کرتی ہے۔
اعلی-استعداد کثیر-مرحلے میں تیل کی فلٹریشن اور علیحدگی کے عناصر تیل کی ترسیل کو کم سے کم کرتے ہیں، کمپریسڈ گیس کو معیاری ISO 15403 پاکیزگی کے تقاضوں کے مطابق رکھتے ہیں۔
اعلی-پریزیشن CNC-مشینڈ پریشر کے اجزاء سخت رواداری کو برقرار رکھتے ہیں، بین الاقوامی دیکھ بھال کی ٹیموں کے لیے قابل اعتماد حصوں کے تبادلہ کو یقینی بناتے ہیں۔
انجینئرنگ اتھارٹی اور گلوبل سپورٹ
10+ انجینئرنگ کی مہارت کے سال:ایک اندرونی R&D ٹیم کی طرف سے ڈیزائن اور بہتر بنایا گیا ہے جس میں ہائی-دباؤ والے گیس کمپریشن میں اوسطاً ایک دہائی کا تجربہ ہے۔
تھوک اور OEM صلاحیتیں:ہم ایک براہ راست مینوفیکچرنگ پلانٹ کے طور پر کام کرتے ہیں، خصوصی ترمیمات، حسب ضرورت پریشر سکڈز، اور غیر برانڈڈ یا کو-برانڈڈ آلات کی فراہمی بیرون ملک انجینئرنگ ٹھیکیداروں اور تقسیم کاروں کے لیے معاونت کرتے ہیں۔
بین الاقوامی معیارات اور تعمیل
کوالٹی مینجمنٹ
ISO 9001:2015 مصدقہ سہولت
ڈیزائن اور مینوفیکچرنگ کوڈز
ASME Sec VIII (اختیاری) / GB150 کے مطابق
الیکٹریکل سیفٹی
IECEx / ATEX زونز کے مطابق دھماکہ-ثبوت کا آلہ۔
دستاویزات اور پروجیکٹ ڈیلیوریبلز
پری-خریداری:جامع P&ID اسکیمیٹکس، عمومی ترتیب/فاؤنڈیشن ڈرائنگ، اور حسب ضرورت دباؤ-مماثل میٹرکس۔
شپمنٹ کے ساتھ:EN 10204 3.1 مٹیریل سرٹیفکیٹس، فیکٹری ہائیڈرو سٹیٹک اور 4 گھنٹے کے FAT ٹیسٹ لاگ، اور جامع آپریشن اینڈ مینٹیننس (O&M) مینوئل۔
اکثر پوچھے گئے سوالات
سوال: کیا آپ فریق ثالث معائنہ (TPI) رپورٹس فراہم کرتے ہیں؟
A: ہاں۔ ہم اپنے فیکٹری ٹیسٹ بے پر شپمنٹ سے پہلے کے جامع معائنے کے لیے SGS، BV، یا TÜV جیسی بین الاقوامی تصدیقی ایجنسیوں کے ساتھ باقاعدگی سے رابطہ کرتے ہیں۔
سوال: غیر ملکی خریداروں کے لیے اہم اسپیئر پارٹس کو کس طرح سنبھالا جاتا ہے؟
A: ہم ابتدائی کھیپ کے ساتھ ایک معیاری 1-سالہ آپریشنل پہننے والی-پرزوں کی کٹ فراہم کرتے ہیں، اور ہنگامی اجزاء کی تبدیلی کے لیے ایک تیز رفتار عالمی ایئر فریٹ چینل کو برقرار رکھتے ہیں۔
سوال: کیا کنفیگریشن کو مخصوص گرڈ اور مقامی سائٹ کے معیارات کے مطابق بنایا جا سکتا ہے؟
A: ہاں۔ موٹرز، برقی عناصر، اور پریشر ویسلز کو مقامی ضروریات سے مماثل کرنے کے لیے ترتیب دیا جا سکتا ہے، بشمول مخصوص دوہری-وولٹیج گرڈز، 50Hz/60Hz فریکوئنسی، اور مقامی دھماکہ-پروف پروٹوکول۔
س: عالمی سطح پر کون سی تنصیب اور کمیشننگ سپورٹ دستیاب ہے؟
A: ہم اپنے علاقائی شراکت داروں کے ذریعے سائٹ فیلڈ انجینئر کی ترسیل کے اختیارات کے ساتھ، تنصیب کے دوران تفصیلی آئیسومیٹرک فاؤنڈیشن پلان، مکمل P&ID اسکیمیٹکس، اور براہ راست ریموٹ تکنیکی نگرانی فراہم کرتے ہیں۔
