پروڈکٹ کا جائزہ

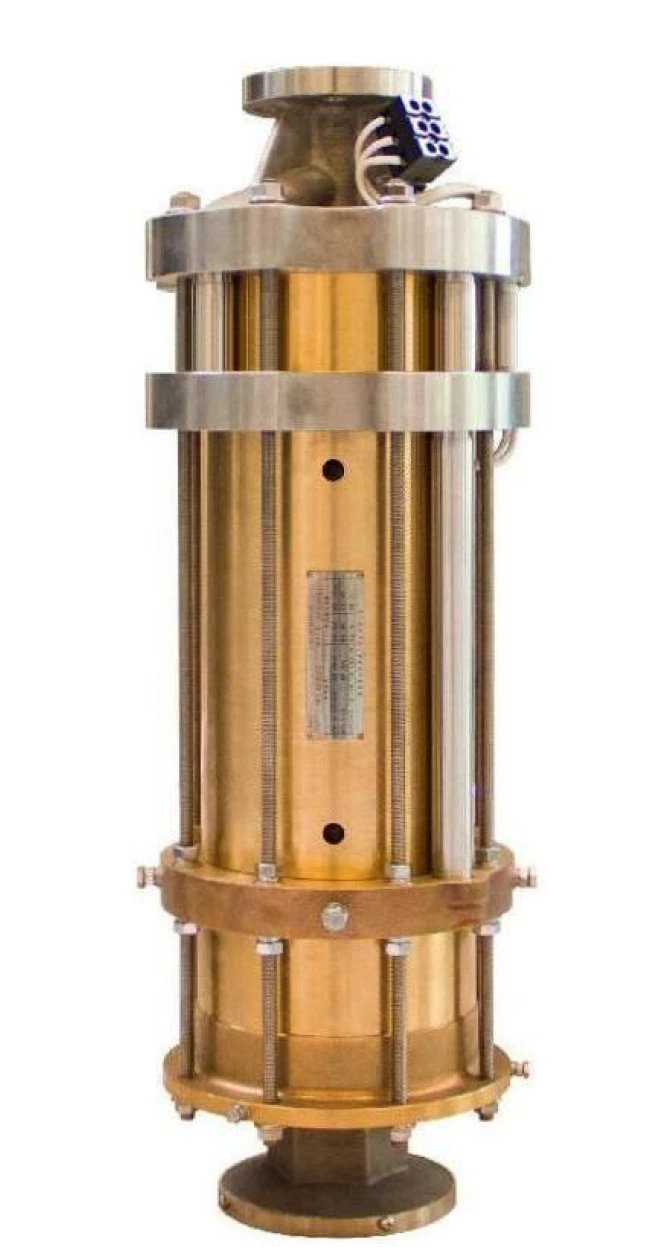

Cryogenic Submerged Centrifugal Pump - Immersed Type ایک عمودی، مکمل طور پر ڈوبا ہوا سینٹری فیوگل پمپ ہے جو LNG کی منتقلی اور دباؤ کے لیے ڈیزائن کیا گیا ہے۔ پمپ اور موٹر LNG فیولنگ اور سٹوریج کے نظام میں مسلسل ٹھنڈک، مستحکم آپریشن، اور کم درجہ حرارت کے مائع ہینڈلنگ کے لیے کرائیوجینک مائع میں ڈوبے ہوئے کام کرتے ہیں۔

تکنیکی وضاحتیں

ماڈل	LYQD 50-150×3	LYQD 50-150×4
ساخت کی قسم	ڈوب سینٹرفیوگل پمپ؛ پمپ کے 3 مراحل	ڈوب گیا سینٹرفیوگل پمپ ؛ 4 پمپ کے مراحل
تنصیب کی قسم	عمودی تنصیب، پمپ سمپ میں مکمل طور پر ڈوبی ہوئی ہے۔	عمودی تنصیب، پمپ سمپ میں مکمل طور پر ڈوبی ہوئی ہے۔
درمیانہ	ایل این جی (مائع قدرتی گیس)	ایل این جی (مائع قدرتی گیس)
آپریٹنگ درجہ حرارت	-162 ڈگری	-162 ڈگری
ڈیزائن کا درجہ حرارت	-196 ڈگری	-196 ڈگری
ڈیزائن بہاؤ کی شرح	250 L/منٹ	250 L/منٹ
بہاؤ کی شرح کی حد	80-400 L/منٹ	80-420 L/منٹ
ڈیزائن ہیڈ	300 m	460 m
زیادہ سے زیادہ سر	335 m	506 m
رفتار کی حد	1560-5640 r/min	1500-6000 r/منٹ
مطلوبہ نیٹ پازیٹو سکشن ہیڈ، NPSHr	0.9-2.7 m	0.7-3 m
داخلی دباؤ	0.2-0.8 ایم پی اے	0.2-0.8 ایم پی اے
آؤٹ لیٹ پریشر	1.4-2.0 ایم پی اے	1.8-2.4 ایم پی اے
ریٹیڈ موٹر پاور	15 کلو واٹ	22 کلو واٹ
شرح شدہ موٹر وولٹیج	380 V	380 V
ریٹیڈ موٹر کرنٹ	30 A	50 A
شرح شدہ موٹر فریکوئنسی	99 ہرٹج	99 ہرٹج
شرح شدہ موٹر کی رفتار	5640 r/منٹ	5640 r/منٹ
کنٹرول کی ضرورت	1 فریکوئنسی کنورٹر سے لیس	1 فریکوئنسی کنورٹر سے لیس

سسٹم کنفیگریشن

01/

پمپ ہائیڈرولک سیکشن– ملٹی-اسٹیج سینٹرفیوگل امپیلر مطلوبہ بہاؤ کی شرح اور خارج ہونے والے مادہ کا دباؤ پیدا کرتے ہیں۔

02/

ڈوبی متغیر فریکوئنسی موٹر-مسلسل ٹھنڈک کے لیے مکمل طور پر کرائیوجینک مائع میں ڈبو کر کام کرتے ہوئے پمپ چلاتا ہے۔

03/

عمودی پمپ کالم- پمپ اسمبلی کی حمایت کرتا ہے اور مستحکم عمودی تنصیب کو یقینی بناتا ہے۔

04/

خود-روٹر اسمبلی کو متوازن کرنا- بیئرنگ پہننے کو کم کرنے کے لیے ریڈیل اور محوری قوتوں کو خود بخود متوازن کرتا ہے۔

05/

فریکوئینسی کنورٹر (VFD)- سایڈست بہاؤ اور دباؤ کے لیے موٹر کی رفتار کو کنٹرول کرتا ہے۔

06/

ڈسچارج آؤٹ لیٹ اسمبلی- ایل این جی کو بحفاظت ڈاون اسٹریم پائپنگ یا ڈسپینسنگ آلات تک پہنچاتا ہے۔

07/

پاور اینڈ انسٹرومنٹ کیبلز- برقی طاقت فراہم کریں اور آپریٹنگ سگنل منتقل کریں۔

08/

ماؤنٹنگ فلانج اور سپورٹ سٹرکچر- پمپ کو کرائیوجینک سمپ یا اسٹوریج برتن کے اندر محفوظ کریں۔

تکنیکی فوائد

مکمل طور پر ڈوبا ہوا پمپ اور موٹر مسلسل کرائیوجینک کولنگ فراہم کرتے ہیں، آپریٹنگ قابل اعتماد اور موٹر سروس کی زندگی کو بہتر بناتے ہیں۔
عمودی تنصیب کا ڈیزائن چلنے کے استحکام کو بڑھاتا ہے جبکہ مسلسل آپریشن کے دوران کمپن کو کم کرتا ہے۔
خود-ہائیڈرولک ڈھانچہ کا توازن ریڈیل اور محوری بوجھ کو کم کرتا ہے، بیئرنگ کی عمر کو بڑھاتا ہے۔

متغیر فریکوئنسی ڈرائیو کی مطابقت توانائی کی کھپت کو کم کرتے ہوئے لچکدار بہاؤ اور دباؤ کو ایڈجسٹ کرنے کی اجازت دیتی ہے۔
ملٹی-اسٹیج سینٹرفیوگل ڈیزائن اضافی بوسٹر آلات کی ضرورت کے بغیر ہائی ڈسچارج پریشر فراہم کرتا ہے۔
NPSHr کی کم کارکردگی cavitation کے خطرے کو کم کرنے میں مدد کرتی ہے اور کرائیوجینک حالات میں سکشن استحکام کو بہتر بناتی ہے۔

عام ایپلی کیشنز

ایل این جی ری فیولنگ اسٹیشنز

گاڑیوں کے ایندھن کے نظام کے لیے مستحکم LNG ٹرانسفر پریشر فراہم کرتا ہے۔

ایل این جی اسٹوریج کی سہولیات

سٹوریج ٹینک اور عمل کے آلات کے درمیان ایل این جی کی منتقلی.

LNG چوٹی-منڈوانے والے پودے

سٹوریج اور تقسیم کے دوران cryogenic مائع گردش کی حمایت کرتا ہے.

چھوٹے-پیمانے کے LNG ٹرمینلز

ایل این جی ان لوڈنگ، ٹرانسفر اور لوڈنگ کے کاموں کو سنبھالتا ہے۔

کریوجینک پروسیس سسٹم

صنعتی کریوجینک ایپلی کیشنز کے لیے قابل اعتماد مائع کی منتقلی فراہم کرتا ہے۔

ایل این جی سیٹلائٹ اسٹیشن

ایل این جی کو سٹوریج کے برتنوں سے نیچے دھارے کے عمل کی پائپ لائنوں تک پمپ کرتا ہے۔

انجینئرنگ اور حسب ضرورت کے اختیارات

حسب ضرورت آئٹم	دستیاب اختیارات
پمپ کی صلاحیت	منصوبے کے بہاؤ کی ضروریات کے مطابق اپنی مرضی کے مطابق
پمپ ہیڈ	مختلف ڈسچارج پریشر کے لیے ملٹی-اسٹیج کنفیگریشن
موٹر پاور	آپریٹنگ حالات کے مطابق منتخب کیا گیا ہے۔
وولٹیج	380V، 400V، 415V، 440V، 460V، 480V یا اپنی مرضی کے مطابق
تعدد	50Hz/60Hz
متغیر فریکوئنسی ڈرائیو	مربوط VFD یا کسٹمر-مخصوص برانڈ
پمپ کے مراحل	مراحل کی حسب ضرورت تعداد
گیلا مواد	سٹینلیس سٹیل یا دیگر کرائیوجینک-گریڈ کا مواد
سیل ڈیزائن	منصوبے کی ضروریات کے مطابق
دھماکے سے تحفظ	ATEX/IECEx کے مطابق کنفیگریشنز دستیاب ہیں۔
ساز	پریشر، درجہ حرارت، کمپن اور سطح کی نگرانی کے اختیارات
کنٹرول سسٹم	مقامی کنٹرول کابینہ، PLC کنٹرول یا ریموٹ مانیٹرنگ
کمیونیکیشن پروٹوکول	Modbus، Profibus، Profinet، Ethernet/IP، وغیرہ۔
کیبل کی لمبائی	تنصیب کی گہرائی کے مطابق اپنی مرضی کے مطابق
فلانج معیاری	ANSI، ASME، DIN، EN، JIS یا GB
سطح کا علاج	بیرونی غیر-کریوجینک حصوں کے لیے حسب ضرورت کوٹنگ
دستاویزی زبان	انگریزی یا کسٹمر-مخصوص زبان

کوالٹی کنٹرول

خام مال کی کیمیائی ساخت کی تصدیق

مواد کا پتہ لگانے کی صلاحیت کا معائنہ

صحت سے متعلق مشینی جہتی معائنہ

امپیلر ڈائنامک بیلنسنگ ٹیسٹ

روٹر کی حراستی کا معائنہ

موٹر موصلیت مزاحمت ٹیسٹ

الیکٹریکل اسٹینڈ وولٹیج (ہائی-پوٹ) ٹیسٹ

ہائیڈروسٹیٹک پریشر ٹیسٹ

پمپ ہائیڈرولک کارکردگی ٹیسٹ (بہاؤ، سر اور کارکردگی)

متغیر فریکوئنسی آپریشن ٹیسٹ

کم-درجہ حرارت کی فنکشنل تصدیق

حتمی فیکٹری معائنہ اور دستاویزات کا جائزہ

تعمیل اور صنعت کے معیارات

ATEX 2014/34/EU

ممکنہ طور پر دھماکہ خیز ماحول میں استعمال ہونے والے آلات کے لیے سرٹیفیکیشن۔

IECEx

بین الاقوامی سرٹیفیکیشن برائے دھماکہ-محفوظ برقی آلات۔

CCS (چین کی درجہ بندی سوسائٹی)

سمندری اور غیر ملکی آلات کی درخواستوں کے لیے سرٹیفیکیشن۔

ISO 9001:2015

کنٹرول مینوفیکچرنگ کے عمل کے لیے کوالٹی مینجمنٹ سسٹم۔

اکثر پوچھے گئے سوالات

سوال: ماڈل کے انتخاب کے لیے کونسی معلومات درکار ہیں؟

A: عام اعداد و شمار میں LNG درجہ حرارت، مطلوبہ بہاؤ کی شرح، خارج ہونے والے مادہ کا دباؤ، تنصیب کی گہرائی، inlet دباؤ، بجلی کی فراہمی، اور پروجیکٹ کی جگہ شامل ہیں۔

سوال: کیا آپ سسٹم کے انضمام کے لیے تکنیکی مدد فراہم کرتے ہیں؟

A: ہاں۔ ہم پمپ کا انتخاب، تکنیکی دستاویزات، تنصیب کی رہنمائی، کمیشننگ سپورٹ، اور آپریٹنگ سفارشات فراہم کرتے ہیں۔

سوال: برآمد کے لیے پمپ کیسے پیک کیا جاتا ہے؟

A: پمپ نمی مخالف مواد سے محفوظ ہے اور بین الاقوامی سمندری یا ہوائی نقل و حمل کے لیے موزوں لکڑی کے مفت کیسز-فیومیگیشن میں پیک کیا گیا ہے۔

سوال: آپ کونسی ادائیگی کی شرائط قبول کرتے ہیں؟

A: ہماری معیاری شرائط 30% T/T ڈپازٹ اور شپمنٹ سے پہلے 70% بیلنس ہیں۔ طویل مدتی تعاون کے لیے ادائیگی کے دیگر طریقوں پر تبادلہ خیال کیا جا سکتا ہے۔

سوال: آپ کونسی برآمدی دستاویزات فراہم کر سکتے ہیں؟

A: ہم کمرشل انوائس، پیکنگ لسٹ، بل آف لیڈنگ، سرٹیفکیٹ آف اوریجن، کوالٹی انسپکشن رپورٹ، ATEX/IECEx/CCS سرٹیفکیٹس (جہاں قابل اطلاق ہو) اور کسٹم کلیئرنس کے لیے درکار دیگر دستاویزات فراہم کر سکتے ہیں۔
