تعارف
LNG واپورائزیشن سٹیشن کا سامان ایک صنعتی تھرمل اور پریشر ریگولیشن کی تنصیب ہے- جو مائع قدرتی گیس کو اس کی مائع حالت سے محیط درجہ حرارت پر واپس اس کی گیسی شکل میں تبدیل کرتی ہے۔
مصنوعات کی تفصیلات
|
زمرہ |
کلیدی تفصیلات |
|

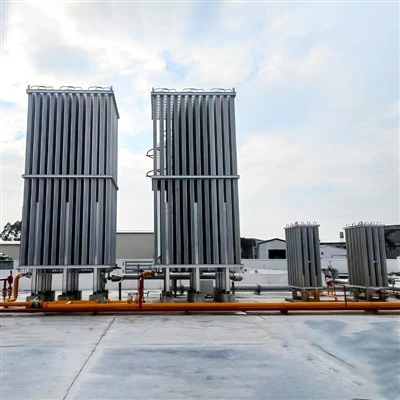

ایمبیئنٹ ایئر واپورائزر (AAV) |
دوہری-بینک ڈیزائن، 8 فن ایلومینیم کا اخراج |
|
زبردستی ڈرافٹ واپورائزر |
بیرونی ہوا کا بہاؤ-بخار بنانے کا نظام |
|
واٹر باتھ واپورائزر |
تھرمل کنٹرول واٹر لوپ ہیٹنگ سسٹم |
|
مواد (کریوجینک پاتھ) |
6063-T5 ایلومینیم / 316L سٹینلیس سٹیل |
|
اینٹی-فراسٹ آپریشن |
4-8 گھنٹے کا خودکار بینک سوئچنگ سائیکل |
|
فن اسپیسنگ ڈیزائن |
80-120 ملی میٹر متغیر انلیٹ اسپیسنگ |
|
تھرمل شاک مزاحمت |
180 ڈگری تک تیز درجہ حرارت میلان رواداری |
پروڈکٹ کے پیرامیٹرز
|
زمرہ |
کلیدی تفصیلات |
|
بہاؤ کی صلاحیت کی حد |
1,000 - 40,000 Nm³/h فی سکڈ |
|
دباؤ کی درجہ بندی کے اختیارات |
40/100/350 بار سسٹم تک |
|
MAWP ٹیسٹ سٹینڈرڈ |
1.5 × MAWP ہائیڈروسٹیٹک پریشر ٹیسٹ |
|
پریشر ڈراپ |
< 0.05 MPa at full design flow |
|
ٹرن ڈاؤن ریشو |
10:1 آپریشنل لچک |
|
ماڈیولر توسیع |
ملٹی-اسکیل ایبل فن تعمیر |
|
MOQ |
1 سکڈ یونٹ سے |
سسٹم کی کلیدی خصوصیات
انٹیگریٹڈ ٹرنکی سکڈ ڈیزائن:پری یہ کمپیکٹ ڈیزائن سائٹ کنکریٹ فاؤنڈیشن کے کام کو-کم سے کم کرتا ہے۔
دوہری-اسٹیج پریشر ریگولیشن:Fisher یا Tartarini والوز کا استعمال کرتے ہوئے ایک 1+1 فالتو ایکٹیو/مانیٹر کنفیگریشن۔ ڈاؤن اسٹریم فلو میں رکاوٹ یا پلانٹ بند کیے بغیر مکمل آن لائن دیکھ بھال اور معائنہ کی اجازت دیتا ہے۔
مالی تحویل کی منتقلی کی پیمائش:درجہ حرارت اور دباؤ-معاوضہ ٹربائن یا الٹراسونک فلو میٹرز ±0.5% درستگی فراہم کرتے ہیں۔ براہ راست تجارتی انوائسنگ کے لیے OIML/MID قانونی میٹرولوجی کے معیارات کے ساتھ مکمل طور پر تعمیل۔
ڈوپلیکس کولیسنگ فلٹریشن:متوازی ڈوپلیکس سسٹم 5-مائکرون فائبر گلاس عناصر اور 3 طرفہ تبدیلی والے والو کے ساتھ ترتیب دیا گیا ہے، جو پلانٹ کے مسلسل آپریشن کے دوران صفر-ڈاؤن ٹائم فلٹر عنصر کو تبدیل کرنے کے قابل بناتا ہے۔
سیفٹی سسٹمز
SCADA-تیار آٹومیشن
Siemens S7-1500 یا Allen-Bradley CompactLogix PLCs سے لیس ہے جو مقامی Modbus TCP/IP یا Profinet کو سپورٹ کرتے ہیں، پلانٹ کے موجودہ تقسیم شدہ کنٹرول سسٹم (DCS) میں بغیر کسی رکاوٹ کے انضمام کو یقینی بناتے ہیں۔
دوہری-پرت کا زیادہ دباؤ
تیز رفتار-ایکٹنگ نیومیٹک سلیم-شٹ والوز (ESV) ڈاون اسٹریم نیٹ ورک کو 2.0 سیکنڈ سے کم یا اس کے برابر کے اندر الگ کردیتے ہیں اگر ڈاون اسٹریم پریشر اسپائکس یا گیس کا درجہ حرارت −10 ڈگری سے نیچے گرتا ہے، جس سے ڈاؤن اسٹریم کاربن اسٹیل پائپنگ کے تباہ کن ٹوٹنے والے فریکچر کو روکتا ہے۔
SIL 2 مصدقہ حفاظتی آلات
انڈیپنڈنٹ سیفٹی انسٹرومینٹڈ سسٹم (SIS) واحد پوائنٹ کی ناکامیوں کو ختم کرنے کے لیے 1oo2 ووٹنگ منطق کا استعمال کرتے ہوئے دوہری-بے کار PT100 درجہ حرارت ٹرانسمیٹر اور 4–20 mA پریشر سینسر۔
بلاتعطل بجلی کی فراہمی (UPS)
اندرونی 24 VDC بیٹری بیک اپ ایک مین گرڈ پاور فیل ہونے کے دوران 120 منٹ کی مسلسل ریموٹ ٹیلی میٹری، PLC آپریشن، اور ایمرجنسی والو ایکٹیویشن کی ضمانت دیتا ہے۔
تعمیل اور سرٹیفیکیشن
تمام پریشر ویسلز اور پائپنگ ASME سیکشن VIII ڈویژن 1، EN 13445، اور PED 2014/68/EU کے ساتھ سختی کے مطابق ڈیزائن، تیار، اور تصدیق شدہ ہیں۔
کرائیوجینک ویلڈز پر 100% ریڈیوگرافک ٹیسٹنگ (RT)، 1.5× ڈیزائن پریشر پر 4 گھنٹے ہائیڈرو سٹیٹک پریشر ٹیسٹ، اور ہیلیم لیک ٹیسٹنگ۔ مکمل مواد کا پتہ لگانے کی صلاحیت EN 10204 3.1 سرٹیفیکیشن کے ذریعے فراہم کی گئی ہے۔
ساختی سکڈز IBC زون 4 اور یورو کوڈ 8 سیسمک ریٹنگز سے تصدیق شدہ ہیں، 160 کلومیٹر فی گھنٹہ تک ہوا کے مسلسل بوجھ کو برداشت کرتے ہیں۔
C4/C5 میرین-گریڈ سنکنرن سے تحفظ: گرم-ڈیپ جستی فریمنگ (ISO 1461، کم از کم 85 µm کوٹنگ موٹائی) SS316 فاسٹنرز کے ساتھ انتہائی سنکنرن یا صنعتی کوسٹ ماحول میں سائٹ پر دوبارہ پینٹ کرنے کی ضرورت کو ختم کرتا ہے۔
متغیر فن اسپیسنگ پروفائلز ملحقہ ٹیوبوں میں برف کے پُل کو روکتے ہیں، مسلسل ذیلی-موسم سرما کی کارروائیوں کے دوران 100% درجہ بند تھرمل کارکردگی کو برقرار رکھتے ہیں۔
-سائٹ کمیشننگ سپورٹ پر
فیکٹری قبولیت ٹیسٹنگ (FAT)
ہماری سہولت پر 100% پری-شیپمنٹ کی توثیق، بشمول جامع I/O لوپ چیک، نیومیٹک پریشر ہولڈ ٹیسٹ، اور کنٹرول لاجک سمولیشن۔
سائٹ کمیشننگ (SAT) پر-
اینکرنگ، پائپ لائن ٹائی-، فائنل سائٹ ایکسپنس ٹیسٹنگ، اور کنٹرولڈ کرائیوجینک کول-ڈاؤن کی نگرانی کے لیے OEM-مصدقہ فیلڈ انجینئرز کی تعیناتی۔
تکنیکی حوالے اور تربیت
PLC تشخیص، ریگولیٹر کیلیبریشن، اور سیفٹی لوپ/ESV مینوئل ری سیٹس کا احاطہ کرنے والے پلانٹ آپریٹرز کے تربیتی ماڈیولز پر ساختہ، ہاتھ-۔
اکثر پوچھے گئے سوالات
سوال: LNG بخارات کے اسٹیشن کے سامان کی عام سروس کی زندگی کیا ہے؟
A: مسلسل صنعتی آپریشن کے تحت معیاری ڈیزائن کی زندگی 15-20 سال ہے۔ اہم کرائیوجینک اجزاء جیسے کہ ایلومینیم فن بینکوں کا عام طور پر ہر 5 سال بعد معائنہ کیا جاتا ہے اور صرف اس صورت میں تبدیل کیا جاتا ہے جب تھرمل کارکردگی 85 فیصد سے نیچے آجائے۔
سوال: سامان کی ترسیل کے بعد متوقع کمیشننگ کا وقت کیا ہے؟
A: ایک معیاری 5,000–10,000 Nm³/h سکڈ سسٹم کو سائٹ پر مکمل انسٹالیشن اور کمیشننگ کے لیے 10–18 دن درکار ہوتے ہیں۔ اس میں مکینیکل ہک اپ، کولڈ سرکولیشن ٹیسٹنگ، اور مکمل SIS حفاظتی لوپ کی توثیق شامل ہے۔
س: نظام کو کتنی بار شیڈول مینٹیننس شٹ ڈاؤن کی ضرورت ہوتی ہے؟
A: LNG کی ناپاکی کی سطح کے لحاظ سے عام طور پر ہر 6-9 ماہ میں ایک بار منصوبہ بند دیکھ بھال کی ضرورت ہوتی ہے۔ ہر مینٹیننس ونڈو عام طور پر 8-16 گھنٹے تک رہتی ہے بغیر اپ اسٹریم ایل این جی اسٹوریج آپریشنز کو متاثر کیے۔
سوال: جبری ڈرافٹ واپورائزر سسٹم کی اوسط بجلی کی کھپت کیا ہے؟
A: زبردستی ڈرافٹ سسٹم عام طور پر 18–45 کلو واٹ فی بخارات کی سکڈ استعمال کرتے ہیں، یہ ہوا کے بہاؤ کی طلب اور محیطی درجہ حرارت پر منحصر ہے۔ موسم سرما کے آپریشن کے دوران توانائی کے استعمال کی چوٹی اس وقت بڑھ جاتی ہے جب محیطی ہوا کا درجہ حرارت −5 ڈگری سے نیچے گر جاتا ہے۔
سوال: کیا آپ حقیقی آپریشنل پروجیکٹ حوالہ جات فراہم کرتے ہیں؟
A: جی ہاں، معیاری تعیناتیوں میں صنعتی گیس کی تقسیم کے اسٹیشن اور چوٹی-شیونگ LNG ری گیسیفیکیشن ٹرمینلز شامل ہیں۔ عام تنصیبات −30 ڈگری سرد علاقوں سے لے کر ساحلی زیادہ نمی والے علاقوں میں کام کرتی ہیں۔
س: واپورائزیشن اسٹیشن کے اپ ٹائم کی ضمانت کیا ہے؟
A: عام آپریٹنگ حالات کے تحت، سسٹم کی دستیابی کو 99.2% سالانہ سے تجاوز کرنے کے لیے ڈیزائن کیا گیا ہے۔ فالتو والو کنفیگریشن اور دوہری-بینک ویپورائزر سوئچنگ مینٹیننس سائیکل کے دوران مسلسل کام کرنے کی اجازت دیتی ہے۔
سوال: وارنٹی مدت میں کیا شامل ہے؟
A: سامان عام طور پر شروع ہونے کی تاریخ سے 24 ماہ کی وارنٹی کے ساتھ احاطہ کرتا ہے۔ کریوجینک ہیٹ ایکسچینج ماڈیولز اور کنٹرول سسٹم میں سروس ایگریمنٹ کے تحت 60 ماہ تک توسیع شدہ اختیاری کوریج شامل ہے۔
س: ناکامی کی صورت میں اسپیئر پارٹس کتنی تیزی سے فراہم کیے جا سکتے ہیں؟
A: اہم اسپیئر پارٹس جیسے کنٹرول والوز اور سینسرز عام طور پر علاقائی گودام ڈسپیچ کے ذریعے 48-72 گھنٹے کے اندر دستیاب ہوتے ہیں۔ غیر-اہم مکینیکل اجزاء 7-14 کام کے دنوں میں فراہم کیے جاتے ہیں۔
سوال: عام لائف سائیکل آپریٹنگ لاگت کا ڈھانچہ کیا ہے؟
A: سالانہ آپریٹنگ لاگت بنیادی طور پر جبری ڈرافٹ سسٹم اور متواتر والو کی دیکھ بھال کے لیے بجلی سے چلتی ہے۔ 10,000 Nm³/h اسٹیشن کے لیے، عام OPEX ابتدائی CAPEX کا 2–4% سالانہ ہے۔
سوال: کیا نظام سردیوں کے شدید حالات میں کام کر سکتا ہے؟
A: جی ہاں، نظام کو −40 ڈگری محیطی درجہ حرارت تک مسلسل آپریشن کے لیے ڈیزائن کیا گیا ہے۔ اینٹی-فراسٹ سائیکلنگ اور دوہری-بینک سوئچنگ طویل ذیلی-صفر آپریشن کے دوران بھی بخارات کی مستحکم کارکردگی کو یقینی بناتی ہے۔
